簡便的設計方法
使用NCP1910進行設計過程非常簡單，只要三步即可完成，如圖2所示。第一步是設計PFC段，第二步是設計LLC段，第三步是設計信號交換部分。



電路中的BO及PG電平是由R1、R2、R3決定的，無須感測高壓。BO電平在Vbulk電平(如300 V，取決于電源系統的設計要求)時使LLC停止工作；PG電平在Vbulk電平時，器件通知次級端監控電路，產生功率故障(Power Fail)信號；在PFC頻率反走輸入功率級時，PFC開始降低工作頻率。以下是PFC段和/或LLC段運用熱關閉及過流、過壓、欠壓、過功率、輸入欠壓等保護特性，以及頻率反走、跳周期等提升能效的技巧。

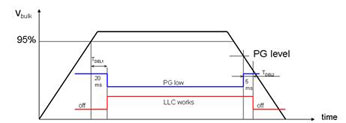

NCP1910的工作序列如圖3所示，如果PFC未就緒，LLC就不能啟動；一旦PFC就緒，就會開始一段20 ms的延遲；延遲結束后PGout引腳假定為低電平，LLC可以開始工作。在撥除交流輸入關閉電源時Vbulk降低，到達PG信號時，PGout引腳被釋放(開路)；如果Vbulk到達LLC停止電平，LLC停止工作；或者如果Vbulk緩慢下降，如處在輕載狀態，LLC會在PGout引腳被釋放5 ms后停止工作。



圖3：NCP1910的工作序列

遠程導通/關閉：以專用引腳接收由次級端監控芯片由光耦控制的導通/關閉(on/off)信號；在導通/關閉引腳被釋放開路時，PFC及LLC均停止工作；在導通/關閉引腳接地時，PFC開始軟啟動→PFCok→20 ms后，LLC開始軟啟動。


圖4：遠程導通/關閉

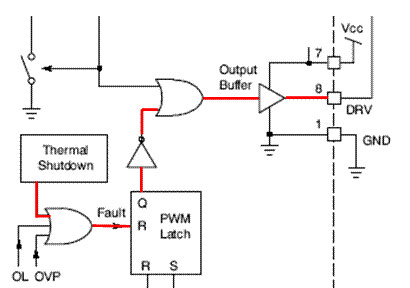

熱關閉(TSD)：過熱保護功能有助于實現良好的電源設計。當結點溫度超過140℃時，該功能激活，驅動器變?yōu)榈碗娖�；結點溫度降到典型值30℃時器件恢復工作。



圖5：熱關閉

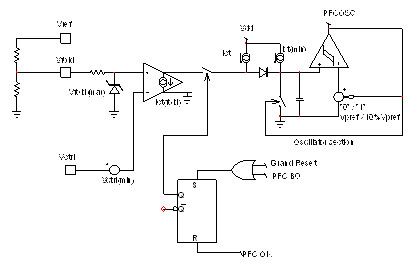

頻率反走：可以提高輕載效率，設定Vfold以確定功率開始反走的Vfold值；當(VCTRL – VCTRL(min))小于Vfold時，頻率開始反走；內部鉗位限制反走的較大功率；啟動時無反走。


圖6：頻率反走

VCTRL與功率及頻率的關系：當輸出功率下降時，VCTRL隨之下降；當?shù)竭_反走設定點時，頻率線性下降；65 kHz版本將較小頻率內部設定為40 kHz。


圖7：VCTRL與功率及頻率的關系
