數字控制DC／DC變換器中ADC的設計

    DC／DC變換器有兩種控制方式：模擬控制方式和數字控制方式。傳統的DC／DC變換器一般采用模擬控制方式，它具有體積小，功耗低等優點，但易受噪聲影響。而數字控制的DC／DC變換器對工藝參數和環境不敏感、控制算法可通過編程實現、易于集成，且能大大縮短產品的開發周期。正是由于數字控制方式的這些優點，數字DC／DC變換器得到人們的廣泛關注。

1 DC／DC變換器結構
    數字控制器主要由模數轉換器(ADC)、數字補償器(Digital Compensator)和數字脈沖寬度調制器(DPWM)組成。一種常用的數字控制器如圖1所示。主電路輸出電壓與基準電壓經ADC進行比較并轉換為相應的數字誤差信號，數字補償器則根據誤差進行補償?shù)玫浇o定數字信號。經DPWM轉換成時間信號，控制主電路開關通斷。

2 延遲線ADC
    標準CMOS工藝下一個邏輯門延遲td與電源電壓VDD叻有這樣一個關系

    其中，K是一個與器件和工藝有關的常數，Vth是MOS器件的閾值電壓。當VDD大于Vth時，td可看作與VDD成反比。

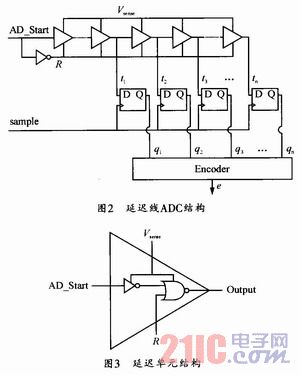

    延遲線ADC由延遲鏈、寄存器組和譯碼電路組成，結構如圖2所示。一串延遲單元組成延遲鏈。一種可行的延遲單元的結構如圖3所示。它由一個反相器與一個或非門級聯得到。每個延遲單元都有一個輸入端，一個復位端和一個輸出端。

    給定一個開始信號AD_Stan，經一定時間間隔后產生一個采樣脈沖信號sample，作為D觸發器的控制信號。在采樣信號有效時對D觸發器的輸入信號進行鎖存，將D觸發器的輸出信號送至譯碼電路得到較后的誤差信號。圖4是延遲線ADC的時序圖，假設圖2中n=8。在采樣信號有效時，AD_Start信號正好傳到第5個延遲單元，于是q1～q5輸出為1，q6～q8輸出為0。采樣電壓越大，延遲時間td越小，信號傳播得越快，輸出的溫度計碼中的1的個數越多。譯碼電路再將溫度計碼轉換為所需要的二進制碼。延遲線ADC即通過輸入電源對延遲鏈供電，根據延遲鏈延遲時間的大小來確定輸入的大小。

3 差分延遲線ADC
3．1 差分延遲線ADC結構分析
    延遲線ADC結構簡單，功耗小，但易受工藝和溫度環境影響，且采樣信號需外部產生，增加了電路的復雜性，而且采樣信號的延遲大小會影響ADC量化電平的大小，使得系統輸出不易穩定。
    差分延遲線結構是對延遲線結構的一種改進，結構圖如圖5所示。差分延遲線ADC由兩條全同的延遲鏈組成，主延遲鏈(Primary delay-line)和參考延遲鏈(Reference delay-line)。參考延遲鏈可經主延遲鏈復制而來。兩條差分延遲鏈共用一個啟動信號AD_Start，使兩條延遲鏈的工作狀態完全相同。差分延遲鏈的兩個輸入分別是采樣電壓Vsense和基準。

    電壓Vref，Vsense須小于Vref，根據電壓越大延遲越小的原理，參考延遲鏈先于主延遲鏈傳播完，將與主延遲鏈相連的D觸發器打開，對主延遲鏈上的Vsense進行采樣。這樣就實現了將采樣電壓與基準電壓作比較，再通過譯碼電路得到系統需要的數字誤差信號。
    差分延遲線ADC的控制信號在內部產生，進一步簡化了電路結構。采用差分形式輸入，使得采樣電壓和基準電壓同時受到溫度和工藝偏差的影響，減少主延遲鏈的延時偏差。
3．2 差分延遲線ADC建模
    設延遲鏈中的延遲單元個數為N，延遲時間td是VDD的函數：td=td(VDD)，則有

    即轉換時間Tc是分辨率Vq，延遲時間td以及延遲函數的斜率的函數。

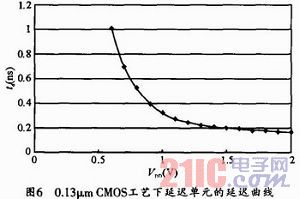

    圖6為0．13μm CMOS工藝下單個延遲單元與VDD的關系曲線。

4 設計方法和仿真結果
    延遲單元對精度要求較高，采用全定制設計，而譯碼電路對精度要求較低，采用基于標準庫單元設計，整體電路使用Hsim進行數�；旌戏抡�。

    設計時，基準電壓為1．5V，工作頻率是1．5MHz，輸入電壓從0．7～1．5V線性上升，輸出為譯碼后的結果，即6位數字信號e。Vsense每增加或減少12．5mV，e增加或減少“1”，但e的較大值是63。圖7為0．13μm CMOS工藝下差分延遲線ADC的輸入輸出曲線，可以看出，差分延遲線ADC的輸出沒有明顯偏移，零輸入對應零輸出，線性度良好。

5 結束語
    本文在分析了應用于數字控制DC／DC變換器中的ADC的特點的基礎上，研究了差分延遲線ADC的建模和實現。該差分延遲線ADC電路結構簡單，不需要外部電路產生控制信號，可抵消部分工藝偏差。該ADC轉換速率很快，功耗低，適合應用在高頻數字DC／DC變換器中。
