基于FSL總線的門光子計數器設計與實現

0 引言

    系統以FPGA為處理中心，實現各種工作模式，其功能框圖如圖2所示。功能模塊主要包括軟核Microblaze、對外部存儲器的接口MPMC、以及需要設計實現的Counterpulse IP核。在Counterpulse IP核與處理器軟核之間，采用了FSL總線進行連接，實現由Microbalze對Counterpu-lse核的配置，以及由Counterpulse核到Microblaze的數據傳輸。

    系統工作時，由Microblaze軟核通過網口接收由PC機發送來的命令，根據命令，通過一路FSL總線對光子計數IP核進行工作模式的選擇和配置。計數IP核對外部計數源進行計數，計數的結果和狀態數據通過另一路FSL總線發送到Microblaze軟核，由Microblaze軟核將該數據在DDRRAM內進行緩沖，并通過網口將這些數據較終發送給PC機，由PC機進行分析處理。
    系統有三種工作模式：模式一：使能計數，使能信號有效時(高電平有效)，對光子計數輸入的計數脈沖信號進行計數；模式二：定周期計數，根據設定的計數周期，對光子計數輸入的計數脈沖信號進行計數；模式三：?jiǎn)��?dòng)和停止信號分開的計時，根據輸入的計數啟動信號和計數停止信號(均為上升沿有效)，進行以系統基頻為基準的計時，以實現函數測量。

2 系統設計實現

2．1 系統硬件框圖

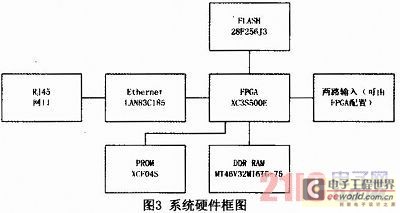

    計數系統硬件結構如圖3所示，由FPGA、64MB的DDR存儲器、16MB的FLASH存儲器和10M／100M以太物理層(PHY)等組成。系統工作時，由PC機通過網口發送命令到FPGA，F(xiàn)PGA內部的Microblaze軟核配置計數IP核的工作模式，由FPGA通過兩路BNC接口對外部計數源進行計數，并將數據在DDRRAM內進行緩沖，較終將這些數據通過網口發送到PC機。

2．2 主要元器件介紹
2．2．1 FPGA芯片及其配置芯片選用
    FPGA選用Xilinx公司的Spartan-3E系列XC3S500E，采用先進的90nm制造工藝生產，其器件密度為50萬門。Spartan3系列的FPGA是Xilinx公司專門針對大容量、低成本需求的電子設計而開發的，可支持多種電平的I／O標準；含有豐富的邏輯資源。XC3S500E具有360kbits的塊RAM、73kbits的分布式RAM、10476個邏輯單元、20個18×18的乘法器和4個DCM時鐘管理模塊。
    FPGA的配置芯片選用的是Xilinx公司的在系統可編程配置芯片XCF04S，該芯片可為XC3S500E提供易于使用、成本低且可重復編程的配置數據存貯方法，該芯片支持IEEE1149．1標準的JTAG邊界掃描測試和編程。在本系統設計中，XCF04S主要存放用于引導Microblaze軟核及應用程序的引導代碼。
2．2．2 存儲芯片
    系統使用的RAM是Micron Technology公司的DDRSDRAM(MT46V32M16)，是一片容量為512Mbit(32Mx16)的16位總線寬度存儲芯片，用于上電后加載Microblaze軟核代碼和應用程序代碼，以及對計數數據進行緩沖。FLASH芯片是Intel StrataFlash parallel NORFlash，型號為28F256J3，存儲密度為256Mbit，在本系統中用于保存Microblaze軟核代碼和應用程序代碼。

3 功能設計實現
3．1 基于EDK的FPGA軟核Microblaze的應用設計實現
    系統設計工具主要采用Xilinx公司的嵌入式開發套件EDK，它是用于設計嵌入式處理系統的集成解決方案。它包括搭建硬件平臺的XPS和進行軟件配置的SDK。
    Microblaze是Xilinx公司推出的32位軟處理器核，支持CoreConnect總線的標準外設集合。MicroBlaze處理器運行在150MHz時鐘下，可提供125 D-MIPS的性能，這種高效的軟核在本系統中可用于實現處理器功能，實現對計數IP核的配置，以及支撐Xilinx的clockgenerator、Et-hernet等IP核。系統對計數器的實現采用Verilog語言將計數功能編寫為IP核，將其通過FSL總線掛在Microblaze軟核上，以實現計數功能。

2 系統設計實現

2．2 主要元器件介紹
2．2．1 FPGA芯片及其配置芯片選用
    FPGA選用Xilinx公司的Spartan-3E系列XC3S500E，采用先進的90nm制造工藝生產，其器件密度為50萬門。Spartan3系列的FPGA是Xilinx公司專門針對大容量、低成本需求的電子設計而開發的，可支持多種電平的I／O標準；含有豐富的邏輯資源。XC3S500E具有360kbits的塊RAM、73kbits的分布式RAM、10476個邏輯單元、20個18×18的乘法器和4個DCM時鐘管理模塊。
    FPGA的配置芯片選用的是Xilinx公司的在系統可編程配置芯片XCF04S，該芯片可為XC3S500E提供易于使用、成本低且可重復編程的配置數據存貯方法，該芯片支持IEEE1149．1標準的JTAG邊界掃描測試和編程。在本系統設計中，XCF04S主要存放用于引導Microblaze軟核及應用程序的引導代碼。
2．2．2 存儲芯片
    系統使用的RAM是Micron Technology公司的DDRSDRAM(MT46V32M16)，是一片容量為512Mbit(32Mx16)的16位總線寬度存儲芯片，用于上電后加載Microblaze軟核代碼和應用程序代碼，以及對計數數據進行緩沖。FLASH芯片是Intel StrataFlash parallel NORFlash，型號為28F256J3，存儲密度為256Mbit，在本系統中用于保存Microblaze軟核代碼和應用程序代碼。

3 功能設計實現
3．1 基于EDK的FPGA軟核Microblaze的應用設計實現
    系統設計工具主要采用Xilinx公司的嵌入式開發套件EDK，它是用于設計嵌入式處理系統的集成解決方案。它包括搭建硬件平臺的XPS和進行軟件配置的SDK。
    Microblaze是Xilinx公司推出的32位軟處理器核，支持CoreConnect總線的標準外設集合。MicroBlaze處理器運行在150MHz時鐘下，可提供125 D-MIPS的性能，這種高效的軟核在本系統中可用于實現處理器功能，實現對計數IP核的配置，以及支撐Xilinx的clockgenerator、Et-hernet等IP核。系統對計數器的實現采用Verilog語言將計數功能編寫為IP核，將其通過FSL總線掛在Microblaze軟核上，以實現計數功能。

    由于FSL總線是單向的，所以系統中采用了兩條FSL總線，實現Mieroblaze到計數IP核之間的雙向通訊，計數IP核在面對兩條FSL總線時，擔當?shù)姆謩e是MASTER(主)和SLAVE(從)兩種角色。因此，fsloprt．v的代碼應該同時滿足與FSL總線接口的讀和寫時序。讀寫時序如圖8和圖9所示。

3．4 計數IP核和FSL總線的在EDK中的連接實現
    為了能使用FSL總線，首先應該在XPS圖形界面中對Microblaze進行配置，在Buses中將Number of FSL Links設置為1。再在IP Catalog中將FSL總線加入到工程中兩次。
    在計數IP核編寫后并綜合通過后，將該IP核導入到XPS工程中。
    在XPS中，分別對Microblaze和計數IP核的MFSL和SFSL進
