設計人員如何為LED電路選擇電感器？

LED 的新發展使許多新型照明應用成為可能，但是一些設計人員現在必須面對超出其傳統專長以外的挑戰。

作者：Len Crane，技術市場總監，Coilcraft

我們作為消費者都熟悉的一種產品是傳統白熾燈手電筒，通常都有一個非常基本的電路設計：電池、一個白熾燈泡、一個通斷開關和一種連接所有這些東西的方式。相比之下，現在商店貨架上出現的一種新型LED電筒，帶來了一種大得多的電子復雜性。它們使用有多種元件的各種驅動電路。很容易想象，電筒設計人員總是需要豐富的專門知識，為體育運動和警察、消防和救援等應用生產堅固耐用的東西。但是，他們不一定具備DC-DC 轉換器方面的經驗，更不用說像構成一個典型DC-DC 轉換器材料清單的功率電感器等元件了。

隨著新型LED 照明應用范圍的增長，也很容易想象在各種照明產品中重演的這種情景。幫助這些新的行業在其設計中應用現有的DC-DC 轉換器專業知識，來確定功率元件制造商是義不容辭的責任——做到這一點的方法是用新的照明應用實現性能和能源效率。本文將探討方式一位有豐富經驗的工程師能夠迅速而方便地利用現有DC-DC 轉換器專長，包括磁性元件細節的方法。

Coilcraft 已開發出若干工具來引導用戶選擇電感器。這些工具已在新型LED 設計中心提供。這些工具已安排為用戶提供一個選擇的出發點。


從驅動IC 開始

LED 驅動電路IC 列表很長，包括所有著名的品牌，如Allegro Micro、Austria Microsystems、Durel、Fairchild、Freescale、凌力爾特、Maxim、美國國家半導體、NXP、安森美半導體、意法半導體和德州儀器。來自IC 公司的文件通常不僅包括其產品的技術規格，而且還有設計實例和應用提示。經常還可以提供完整的立即可用的評估或演示套件。

除了常用參考設計信息，這些公司還建立了特殊的LED 設計中心作為一種集中相關特定照明應用信息的方式。例如，美國國家半導體提供了作為其著名的WEBENCH Designer 工具給計者一部分的在線WEBENCH LED Designer。德州儀器的網站提供的電源管理產品有LED 驅動器、照明與顯示解決方案部分，凌力爾特列出了一個LED 驅動IC 頁面。正是這些驅動IC 制造商實例支持著羽翼未豐的LED照明市場。

Coilcraft LED 設計中心收集關于LED 驅動器IC 的信息，并幫助用戶利用電感器匹配工具連選擇適當?shù)碾姼衅�。這個工具從幫助用戶從集成電路公司、驅動IC 和感興趣的具體應用列表中進行選擇，如圖2 所示。利用選擇的信息，該工具為應用提供了適當?shù)碾姼衅餍畔ⅰＳ捎诒涣袨榻鉀Q方案的電感器是來自一個動態元件型號的實時數據庫，這個工具比列在該集成電路參考設計中的一張簡單的電感器交叉參考列表更加強大。這個特點為用戶提供了總是較新的可用電感器列表，而不限于那些出版時由參考設計確定的電感器。


從LED 開始

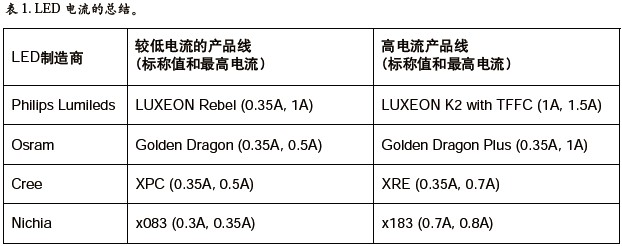

作為應用的中心，LED 器件本身的特性和工作要求必須是大多數設計的起始點。例如，一些基本工作參數很容易從LED 數據手冊找到。

來自這些制造商的大多數網站可提供各種有益的應用指南，包括技術合作伙伴列表，以有利于不同專業領域的集成。

從選擇驅動電路拓撲結構開始利用由制造商提供的LED 規格，以及根據驅動的可用輸入電壓和的LED 數目，工程師可能想要指定驅動器拓撲結構：降壓型、升壓型、降壓- 升壓型或SEPIC。Coilcraft LED 設計中心能夠迅速為每種拓撲結構確定正確的電感器。

例如， 這個工具可以用來為SEPIC 轉換器選擇耦合電感器，以驅動白光LED，如表1 所示。通常這些白光LED 是為驅動350mA 的正向電流而指定的，它可以利用一個鋰離子電池供電，即手持式設備的典型電源。驅動這些白光LED 中一個的基本要求可以如下。

......

本文摘自《功率系統設計》（Power Systems Design China）2009年5/6月刊，“新型LED 應用是陌生的領域——一些工具可幫助設計人員選擇電感器”p28。
