3G功率放大器將促進業界轉向CMOS
在今天的WiFi和藍牙市場上,CMOS功率放大器已經占據了優勢地位,然而整個業界為2G和3G手機開發CMOS功放的情況卻不容樂觀,至今沒有拿出一款可以同正在使用的GaAs功放相提并論的產品。但是,杰夫林半導體(Javelin Semiconductor)新推出的一款CMOS功放JAV5001,據信可以超越現有的產品。它擁有一個專利的功率合并器,可以在真實的3G工作條件下使用較低的平均電流。JAV5001還具有一個特色的“帶通”功放結構,它所產生的噪聲要低上10dB,并且?guī)в蟹桥d趣頻帶之外的衰減作用,這樣在某些手機平臺上,就可以取消TX SAW過濾器了。由于性能超過傳統的GaAs功放,同時又能提供實際上無限的生產能力,JAV5001可能引發手機功放技術從GaAs向CMOS的大轉移。
3G手機中CMOS應用的增長
大約10年前,市場上出現了全球第一款3G手機。盡管它的數字基帶處理器是完全用標準CMOS工藝來實現的,但其中的模擬功能,包括不同的射頻收發器以及放大器,都還是使用定制的工藝來實現的,比如SiGe或GaAs。從那時起,CMOS技術就一直在朝著天線的方向穩定地發展,如圖1所示。今天,在藍牙、WLAN以及其他的手機周邊射頻應用中,CMOS已經是具有壓倒性優勢的選擇了。

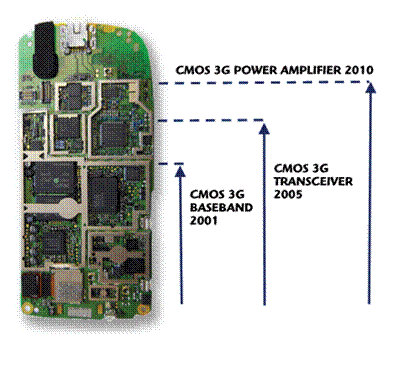

圖1 CMOS技術在3G手機中的發展
CMOS技術能取得增長有多種原因;鶐脚_供應商通過在同一基礎平臺上驅動盡可能多的芯片,提高了規模經濟性。另外還因為GaAs功放所需要的生產線通常更貴,生產批量更小。標準的CMOS生產線可以確保高品質及供貨的可靠性,這對于在需求高峰期經常需要重新配置的市場來說是非常重要的。另外,CMOS也讓結構上的創新以及用定制工藝不可能實現的關鍵產品功能得以實現,解除了數字電路的限制。
CMOS功放面臨的挑戰
功放很長時間以來一直是CMOS的主要陣地,但與此同時,有些技術問題卻一直難以克服。問題之一是有些人認為CMOS晶體管不夠快,不能支持高頻率低噪聲的應用。到2005年,Silicon Labs推出的Aero收發器一舉占領了2.5億美元的市場,也平息了這個說法。然后關注點又轉到了CMOS的擊穿電壓限制上。到2007年,Axiom的GSM/GPRS功放推出,它通過在CMOS內實現的一個巧妙的結構可以對這些電壓進行有效地管理,但這款產品的弱點又出現在效率方面。Silicon Labs推出的GSM/GPRS功放在實驗室里取得了類似的成績,但同樣地在效率上不盡如人意。
3G網絡的結構為CMOS功放提供了一個絕佳的機會。與2G時代的GSM/EDGE網絡不同,3G網絡要求移動手持設備的傳輸功率必須在一個很寬的范圍內進行非常精確的控制,從-50dBm~+24dBm。同時,還要求功放在能在整個輸出功率的范圍上都保持高效率,而不是只在較大功率上。更進一步,功率還必須對溫度、電壓、頻率以及輸出負載阻抗的變化保持高精度。這些系統需求就迫使人們在設計新型的功放電路結構時考慮使用3G CMOS功放,以此來達到較高級別的性能,同時還要注意器件的模型構造及模擬。
WCDMA移動手持設備的功能模塊圖實例
圖2顯示了一個包含JAV5001功放的手機單WCDMA頻帶的功能模塊圖。信號由收發器和基帶(XCVR/BB)發送和接收。為了降低噪聲,傳輸?shù)男盘栐谟晒Ψ欧糯笄坝蒚X SAW進行過濾。耦合器中可以通過一個弱的傳輸信號,并由基帶探測用于發射功率控制。在信號連接到天線之前,雙工器在發射和接收兩條通道上進行額外的過濾。JAV5001功放則集成了完整的功率調節、功放偏置、輸入輸出匹配以及功率控制的完整電路。

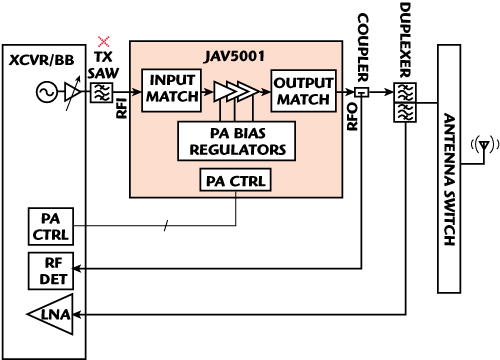

圖2 包含JAV5001功放的移動手持設備功能模塊圖
ACLR、EVM以及PCDE測量
在對信號進行放大的同時,功放還必須滿足嚴格的線性要求。WCDMA的信號扭曲由相鄰頻道泄漏比(ACLR)、誤差向量放大(EVM)以及峰值編碼域誤差(PCDE)來測量和表示。典型的ACLR在手機輸出功率+24dBm時,應該好于-40dBc(ACLR1)或者好于-55dBc(ACLR2)。EVM的典型值約為4%,而PCDE為-33dB,為3GPP規格提供明顯的邊界(見圖3)。

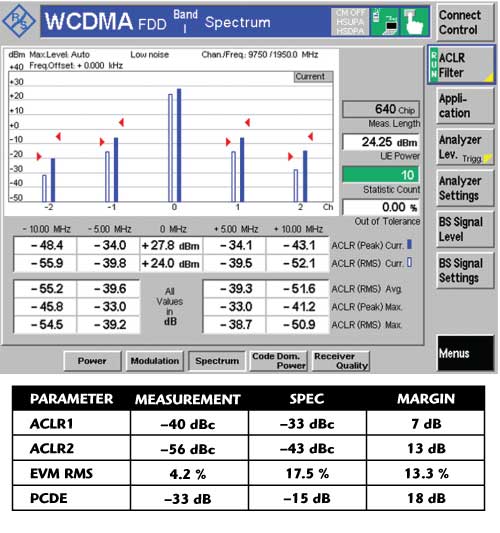

圖3 一款已經上市的智能手機的ACLR、EVM以及PCDE測量值
功放電流消耗
要保持線性度,功放就會消耗相當大的電流,這對于手機的通話時間、待機時間以及電池壽命都有直接的影響。功放實際消耗的電流還要根據手機的使用場合以及使用方式來確定。目前的3G手機和數據卡一般只是偶爾會在較大功率上工作,絕大多數時間還是以中等或低輸出功率工作。功放的平均電流用所有輸出功率水平上的電流乗以一個應用配置然后再把所有結果加起來。每家手機通訊運營商都會根據從實際應用中手機或數據卡測得的輸出功率直方圖來開發自己的應用配置。用于對WCDMA功放進行基準測試的標準應用配置由GSM協會發布,在官方文檔庫中公開,名為“電池壽命測試技術”。根據這個應用配置,典型的功放平均電流為30mA~40mA,如圖4所示。JAV5001特別配有一個集成的功率合并器,從而可以實現低于27mA的平均電流。
圖4 從GSMA DG.09應用模型中測得的平均功放電流
帶通功放結構
功放的噪聲是一個經常被忽視但實際上非常重要的參數,它影響到WCDMA接收器的靈敏度,另外對手機中的其他系統也有影響,比如藍牙或者是GPS。GSM/EDGE的2G系統是時分復用系統,與此區別,WCDMA是一個全雙工系統,這就意味著手機要在發射器打開時也要能接收信號。為了能夠感應到信號,典型的WCDMA接收器要能接收到天線上低至-110dBm的信號,而與此同時,WCDMA發射器發出的信號是24dBm。實際應用中,功放可能要在高達28dBm的情況下工作,以便能夠克服前端損耗,這就要求在功放輸出功率和接收器信號之間,必須有更大的達到138dB的隔離。而且,GPS和藍牙的接收器也必須能在WCDMA傳輸?shù)耐瑫r工作,這就給WCDMA傳輸功率增加了更多的限制。

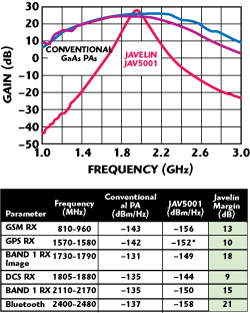

圖5 杰夫林的帶通功放結構包括了TX SAW過濾器的功能
手機上使用的方法是過濾掉不需要的從傳輸器泄露出來進入接收器頻帶的WCDMA功率。通常,TX SAW可以提供35dB的過濾能力,但同時由于插入損耗的存在,又會對信號造成2dB的衰減。而且,TX SAW過濾器的作用會被功放增益抵消。對傳統的功放來說,這種抵消作用是相當強的。舉例來說,GPS頻率在1575MHz,傳統的功放的提供25dB的增益。JAV5001 CMOS 3G功放使用的另一種架構,則能生成一個“帶通”功放效應,可以讓處于目標頻帶之外的信號極大地衰減。在1575MHz上,JAV5001可以將信號衰減8dB,同傳統的功放相比,這就相當于具有33dB的抵消作用。這種抵消作用本質上同TX SAW過濾器的作用一樣,所以也可以不再使用這種過濾器。取消TX SAW過濾器不但可以節省系統材料成本,并且可以讓收發器和功放都在較低一點的輸出功率上工作,從而可以降低TX電流。圖5中顯示了增益測量值。
業界標準的尺寸
今天的功放在單頻道設計來說已經縮小到3mm X 3mm大小的封裝。而JAV5001已經擁有標準的3mm X 3mm的封裝。這款功放還使用兩個模式針腳來實現業界標準的數字功率控制。
圖6 JAV5001使用標準的3mm X 3mm封裝,只需要兩個外部元件
長期以來,無線產業界早已經享受到藍牙及WLAN產品上CMOS解決方案的益處,在2G/3G手機中的基帶和收發器部分也是如此。在多年的研發及多次失敗之后,一款使用CMOS技術的功率放大器終于開發出來了,它不但可以滿足嚴格的性能要求,并且還超越了現有的GaAs器件。在快速增長的3G手機市場上,杰夫林半導體的JAV5001是高性能3G CMOS功放家族中的第一款產品。隨著手機射頻復雜性的持續增加,再加上對多頻率、頻帶共享以及多模式的需求,JAV5001的推出代表了人們一直期望的一個核心技術,它將促進整個業界從GaAs向CMOS技術轉移。
