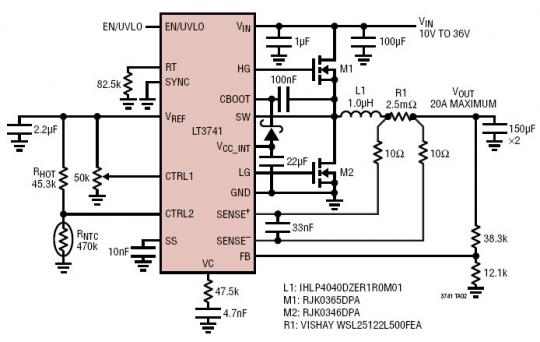

可從 10V 至 36V 輸入提供 5V 穩定輸出的 20A 超級電容充電器

LT3741 是一款固定頻率、同步降壓型 DC/DC 控制器，專為準確地調節高達 20A 的輸出電流而設計。平均電流模式控制器將在一個 0V 至 (V_IN - 2V) 的寬輸出電壓范圍內保持電感器電流調節作用。已調電流由 CTRL 引腳上的一個模擬電壓和一個外部檢測電阻器來設定。LT3741 運用了一種獨特的拓?fù)浣Y(jié)構，因而能夠供應和吸收電流。已調電壓和過壓保護功能電路利用一個連接在輸出端和 FB 引腳之間的分壓器來設定。開關頻率可通過一個外部電阻器或利用一個外部時鐘信號在 200kHz 至 1MHz 的范圍內進行設置。
