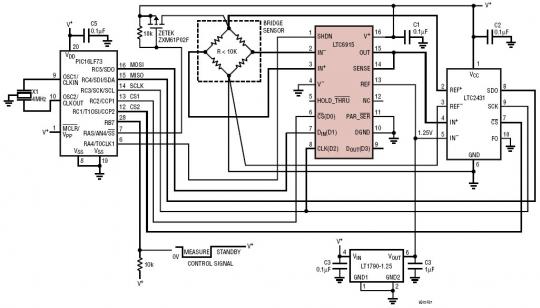

具通過串行接口來設置的增益和模數轉換功能的差分橋式放大器 (待機電流小于 100μA)

LTC6915 是一款精準的可編程增益儀表放大器�？赏ㄟ^一個并行或串行接口將增益設置為 0、1、2、4、8、16、32、64、128、256、512、1024、2048 或 4096。在采用單 5V 電源以及任何設定增益的條件下，CMRR 通常為 125dB。電壓失調低于 10μV，且溫度漂移小于 50nV/oC。LTC6915 采用充電平衡采樣數據技術將一個差分輸入電壓轉換成一個單端信號，隨后再由一個零漂移運算放大器對該單端信號進行放大。差分輸入的工作范圍為軌至軌，而單端輸出在軌至軌之間擺動。LTC6915 既可在低至 2.7V 的單電源應用中使用，也可在采用雙 ±5V 電源的應用中使用。LTC6915 采用 16 引腳 SSOP 封裝和 12 引腳 DFN 表面貼裝型封裝。
