信號鏈基礎：時鐘抖動解秘——高速鏈路時鐘抖動規范基礎知識

2011年05月23日14:18:19 本網站我要評論(2)字號：T | T | T

關鍵字：通信可靠性

作者：John Johnson，德州儀器 (TI) 市場開發與系統工程經理

本文介紹時鐘抖動對高速鏈路性能的影響。我們將重點介紹抖動預算基礎。

用于在更遠距離對日益增長的海量數據進行傳輸?shù)囊恍?biāo)準不斷出現。來自各行業的工程師們組成了各種委員會和標準機構，根據其開發標準的目標（數據吞吐量和通信距離）確定抖動預算；同時還要考慮到組成通信鏈路的模塊的局限性。

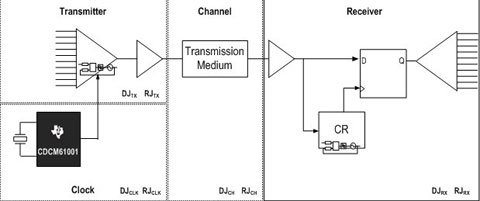

圖 1 通信鏈路—抖動組件

圖 1 顯示了集成有一個嵌入式時鐘的典型高速通信鏈路。每個子系統（時鐘、發送器、通道和接收機）都會對整體抖動預算的增加產生影響。子系統抖動包括一個決定性 (DJ) 組件和一個隨機組件 (RJ)，如圖 1 所示。為了實現可接受的通信效果，必須滿足下列條件：

方程式 1

其中：TJ_SYS是總抖動，而 1UI 為1個單位時間間隔（1 比特時間）

總抖動 (TJ) 包括每個子系統決定性抖動和隨機抖動的和。由于隨機抖動自身的屬性，進行這種求和時需要特別注意。隨機抖動呈現高斯（隨機）分布，并且無邊界。因此，隨機抖動可表示為一個 RMS 值，并且在規定測量/整合帶寬范圍內對其進行估算。例如，圖 1 所示接收機的抖動測量帶寬便為 f2 - f1（參見圖 2）。這是因?yàn)榻邮諜C(jī)鎖相環路 (PLL) 追蹤 f1 以下的抖動（從而排斥它），而發射 PLL 的頻率上限為 f2。從接收機的角度來看，使鏈路性能降低的隨機抖動降至這些限制之間。

圖 2 高速通信鏈路—隨機抖動測量帶寬

由于隨機抖動是隨機過程產生的結果，系統總隨機抖動的計算需要進行方和根 (RSS) 計算，如方程式2所示：

方程式 2

決定性抖動源和的計算很簡單：

方程式 3

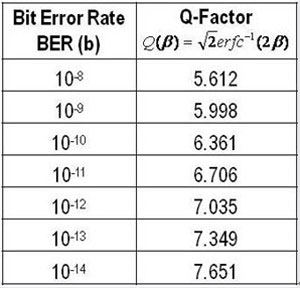

較后，可對系統總抖動進行估算，由此可以實現鏈路預算；但是，還需要做更多的工作。這種計算涉及統計數學。需要用到一種被稱之為 Q 因數的參數（參見表 1）。Q 因數的大小具體取決于誤碼率 (BER)，同時還要根據鏈路性能/可靠性目標來選擇。由于隨機抖動的無邊界屬性，（較終）會出現誤碼。例如，10^-8 的 BER 意味著，每發送 100,000,000 比特便會有一個比特被錯誤解釋。現代的通信系統通常會要求一個達到或者超過 10^-12以上的 BER。

系統總抖動（以及鏈路預算）可使用方程式 4 計算得到：

方程式 4
