采用 Linux 與 DSP/BIOS RTOS 實施雙 OS 信號處理技術

作者：Steve Preissig、David Beal 與 Aurelien Jacquiot

在系統性能與編程簡易性之間的權衡折中是通用操作系統與實時操作系統之間的主要區分點之一。

GPOS 傾向于提供較高程度的資源抽象，這不僅可通過支持軟件模塊性與資源隔離來提高應用的便攜性、簡化開發流程，同時還能增強系統的穩健性。這使 GPOS 成為諸如網絡、用戶界面以及顯示管理等通用系統組件的理想選擇。

然而，該抽象需要以系統資源的精細粒度控制作為代價，以滿足信號處理代碼等高強度算法的計算性能要求。對于實現這種高級別的控制，開發人員通常需要采用實時操作系統 (RTOS)。

從嵌入式信號處理角度上講，我們通常要考慮兩種類型的操作系統，即通用操作系統 Linux 與實時操作系統 DSP/BIOS。Linux 可支持更高水平的抽象技術，而 DSP/BIOS 則可提供更精細的控制。

為了充分發揮這兩種操作系統的優勢，開發人員可采用系統虛擬機，這就使編程人員可在同一 DSP 處理器上同時運行 Linux 與 DSP/BIOS 系統。

（編者注：與 Java 虛擬機等特定編程語言使用的進程虛擬機環境不同，系統虛擬機對應于實際硬件，可在相同計算環境中與其它類似實例相隔離的情況下執行完整的操作系統。）

然而，我們要提出一個重要的問題：為什么不使用分別運行 Linux 與 DSP/BIOS 系統的 CPU+DSP 組合器件呢？畢竟，CPU 在運行用戶接口控制代碼等方面具有更高的效率。此外，不同的內核可避免虛擬化帶來的開銷。不過，在同一顆芯片上集成所有功能還是很有吸引力的，原因如下：

其一，當今高性能 DSP 比前代 DSP 要強大得多，這樣可減少控制處理周期數。其二，大多數高性能 DSP 的通用性能均比前代產品更強，從而可實現更高效的控制代碼處理工作。

如果所有功能都可集成在 DSP 上，那么其優勢將更加出眾。更少的芯片數量可實現更低的成本與更小的占用空間。此外，由于不再需要在耗費大量電力的處理器間數據傳輸，因此還可降低能耗。

進度安排

操作系統較常見也是較有利的一個特性就是能同時執行多個任務或多個線程。操作系統通過時間表來管理內核處理，以連續執行相關任務。

以往，嵌入式編程人員在使用 Linux 時會擔心實時性能較低的問題。不過，對 Linux 內核的較新增強顯著提高了其對系統事件的響應能力，從而使其可滿足各種企業與個人以及嵌入式產品的需求。

Linux 可實現線程的時間切片以及優先次序時間安排。時間切片技術是指在所有線程之間共享處理工作周期，以確保無封鎖線程。這種方法通常適用于用戶接口功能，以確保在系統超載、響應較慢的情況下也不至于完全丟失用戶功能。

與此形成對比的是，優先次序線程時間安排技術則可確保系統中較高優先級線程的執行，直至該線程放棄控制為止，這時下一個較高優先級的線程即開始執行。

Linux 內核在每次從內核到用戶模式的轉換時都會對可用線程的優先級進行重新評估，這就意味著內核較新評估的任何事件（如驅動程序上數據的可用性）都能立即觸發新線程（調度器的時延響應時間內）的轉換。由于確定了基于優先級的線程，其通常用于必須滿足實時要求的信號處理應用。

在推出 Linux 內核 2.6 版本之前，制約實時性能的主要因素是 Linux 內核會禁用中斷，且禁用時間有時會長達數百毫秒。

就此而言，我們可以提高內核實施的效率。因?yàn)樵诮�用中斷時，代碼的某些部分無需重新進入，而這會增加中斷響應的時延。

目前的 2.6 版本提供了構建選項，可在整個內核代碼中以更高的頻率插入中斷再啟用指令。Linux 社區通常將該特性稱作先占內核 (preempt kernel)，盡管這會讓內核性能略有下降，但卻能夠顯著提高實時性能。對于眾多系統任務而言，在先占性 Linux 2.6 內核與實時線程結合使用時，將能提供足夠的性能來滿足實時需求。

例如，德州儀器 (TI) 的 DSP/BIOS 以軟件中斷和任務的形式僅支持優先級調度。與 Linux 調度器一樣，軟件中斷和任務都屬于先占型的。但是，DSP/BIOS 也為應用編程人員提供了直接存取硬件中斷的條件，該資源僅適用于 Linux 內核模式。

直接存取硬件中斷使應用編程人員可在理論上實現底層硬件所支持的較短時延響應。對控制環路等需要絕對較低時延的應用而言，這種精細粒度的硬件中斷控制機制通常是一種非常重要的特性。

受保護的資源訪問

Linux 與大多數通用操作系統的一個基本屬性就是用戶空間程序與所用的底層系統資源相分離。僅在工作處于監控（如內核）模式下時才允許直接訪問存儲器和設備外設。

如果用戶程序希望訪問系統資源，那么它必須通過稱作驅動器的內核模塊從內核發出請求。該應用位于用戶存儲器空間，并將通過虛擬文件訪問驅動程序。然后，虛擬文件將應用的請求轉至驅動器執行的內核存儲器空間。

Linux 可提供特性極為豐富的驅動器模型，其中包括標準流媒體外設、模塊存儲設備以及文件系統，甚至還包括網絡與基于網絡的文件系統。

驅動器與用戶空間應用的分離可實現高度的穩健性。此外，通用驅動器接口上的抽象水平使其便于將數據流傳輸給串行端口、閃存文件系統或網絡共享文件夾，且僅需對底層應用代碼稍作更改。

然而，實現這種靈活性需要付出代價。應用與物理資源的嚴格分離會加大開銷。如果用戶空間程序要訪問設備外設，則內核模式必須進行環境交換才能處理該請求。

由于數據是成塊訪問，而非逐個樣本 (sample-by-sample) 訪問，因此通常來說這不會造成太大的局限性。這樣，內核模式下每次塊訪問僅需進行一次環境交換即可。

但是，在某些情況下，應用代碼需與物理硬件嚴格匹配。如果使用 DSP 等對數據吞吐量要求較高且不能容忍停頓的高性能處理器時，通常就會出現此類情況。這時，內核空間的物理資源與用戶空間的應用相分離的做法就可能會嚴重影響系統性能。

應用與硬件的匹配

我們不妨使用 TMS320DM643x 處理器架構來研究在執行塊視頻處理時會遇到的典型情況，該架構采用一個 600 MHz / 4800 MIPS DSP 處理內核以及諸如功能豐富的視頻端口子系統等各種多媒體外設。這種硬件通常用于將輸入視頻流進行 H.264 格式壓縮。

為了充分發揮 DSP 內核的處理能力，處理的數據應從周期操作內部存儲器讀取，而不是從速度較慢的外部存儲器讀取。盡管在技術上可以讓具有足夠快的片上存儲器的處理器存儲一個或多個完整的視頻幀，但這種技術對大多數目標市場來說成本太高。因此，采用可提供 80 KB 的單周期操作片上數據存儲器的處理器取而代之。

80 KB 雖然小，不能存儲完整的視頻幀，但 TI 通過模擬檢測認為，這樣的存儲量足夠?yàn)?H.264與其它視頻處理算法提供較佳的面積／性能綜合比。

DSP 通過直接存儲器存取 (DMA) 控制器為該存儲器提供數據，這種控制器還可用于內外部存儲器之間高效傳輸數據子塊，而不會占用處理器內核的周期操作（見以下圖 1）。

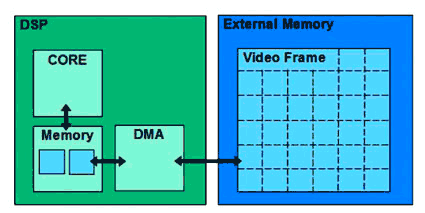

圖 1. DSP 處理器采用DMA 硬件將外部存儲器中較小的視頻幀子塊傳輸?shù)絻?nèi)部存儲器中，以供 DSP內核進行處理。

圖1. DSP 處理器采用 DMA 硬件將外部存儲器中較小的視頻幀子塊傳輸?shù)絻?nèi)部存儲器中，以供 DSP內核進行處理。

從整體系統的角度來說，這種方法可提供幾乎相當于具有整個視頻緩沖器的芯片所提供的性能，但成本卻非常低。不過，為了實現這樣的高性能，就需要應用、操作系統以及底層存儲器與 DMA 硬件之間的緊密配合。

首先，應用必須能夠區別快速內部存儲器與大容量外部存儲器。其次，應用必須能夠執行許多時間精確的小型 DMA 操作。由于訪問 DMA 時發生的所有時延在 DMA 訪問每個視頻幀時都會放大數百倍乃至數千倍，因而在 Linux 驅動程序模型內高效實現 DMA 操作雖非不可能，但也極為困難。

這種方法的實際實施可通過 DSP/BIOS 完成，并提供原生 API 來實現應用對內外部存儲器的請求，同時也使應用可直接訪問 DMA 寄存器，不會產生環境交換損失。

兩種操作系統的優勢結合

盡管眾多多媒體應用的大部分處理器周期操作都用來進行信號處理，但能滿足消費需求的產品同時還必須執行許多更高級的功能，如用戶界面、顯示功能、網絡以及文件處理等。

由于上述特性對時間要求不高，因此無需精確控制 DSP/BIOS。這時，Linux驅動程序模型所提供的資源提取功能就可更好地提高靈活性，縮短開發時間，更不用說可獲得 Linux 社區豐富的開源應用代碼支持了。

可使 Linux 與 DSP BIOS 操作系統同時運行在同一設備上的解決方案，就是需要使用虛擬程序 (virtualizer) 為系統開發或集成人員提供這兩種操作系統的優勢（見圖 2）。

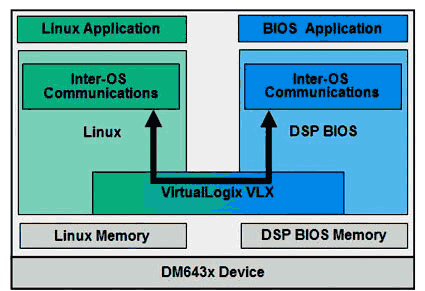

圖 2. Linux 和 DSP/BIOS 同時運行在 DM643x DSP 器件上

虛擬程序作為快速、可預測的交換機可在 Linux 與 DSP/BIOS 操作系統之間實現 DSP 資源。當接收到中斷時對 DSP/BIOS 操作系統環境做出推測性交換，從而確保 DSP/BIOS 線程的較佳性能。

如果新到達的中斷對應于 DSP/BIOS 環境中已識別的事件，那么將在已經加載且準備運行的 DSP/BIOS 環境中對其進行處理。

在虛擬程序支持 DSP/BIOS 的同時，應用可直接訪問所需的系統資源，且不會影響（掛起）Linux 環境中保持的用戶與內核空間。

一旦應用完成 DSP/BIOS 環境下的高性能信號處理計算，虛擬機就將強制轉回到 Linux環境，以便訪問該環境下的更高級特性。

在虛擬程序的調節下，操作系統之間的交換時間不到 10 微秒，這使編程人員能達到實時性能要求，相對于只包含 DSP/BIOS 的原生系統而言，性能上也沒什么損失。該解決方案對典型多媒體設備的處理資源占用
