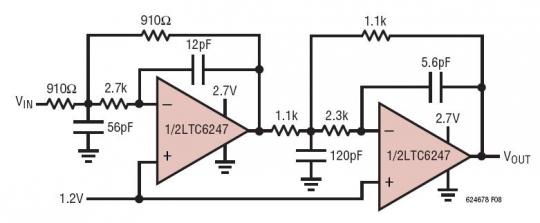

單 2.7V 電源、4MHz、4 階巴特沃斯 (Butterworth) 濾波器

受益于低電壓操作和軌至軌輸出，可以如本電路所示構建一個適合抗混疊的低功率濾波器。當采用一個 2.7V 電源時，該濾波器具有大約 4MHz 的通帶 (對于 2V_P-P 的輸入信號) 和大于 -75dB 的阻帶衰減 (在 43MHz)�？梢哉{(diào)整電阻器和電容器的數值以降低噪聲，而由此付出的代價則是信號功耗和失真較大。LTC6246/LTC6247/LTC6248 是單路/雙路/四路低功率、高速單位增益穩定的軌至軌輸入/輸出運算放大器。僅憑借 1mA 的電源電流，它們提供了一個令人難忘的 180MHz 增益帶寬乘積、90V/μs 的轉換速率和一個很低的輸入?yún)⒖荚肼?(4.2nV/√Hz)。
