使用LabVIEW 2010實現更高效的測量

目錄

1. MAX
2. NI-DAQmx驅動軟件
3. 定制前面板
4. 范例查找器和LabVIEW社區
5. 采集、分析和記錄數據的較簡單方法

LabVIEW 2010是一個圖形化編程環境，可以輕松地使用任何傳感器在任何PC總線上進行測量。和基于文本的傳統編程語言相比，LabVIEW能夠幫助你更高效地采集數據，無論是簡單的溫度測量，還是具有1萬個通道的復雜系統的數據捕獲。

LabVIEW程序被稱為虛擬儀器（VI）。每個VI都包括一個前面板和一個程序框圖。前面板相當于用戶的操作界面，可以在上面放置按鈕、開關、圖形、表格等各種控件。

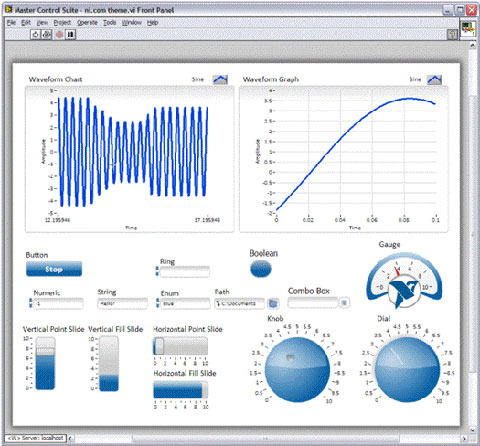

圖1. LabVIEW的前面板作為用戶的操作界面，可以使用按鈕、旋鈕、圖形和圖表等控件進行定制。

在程序框圖上，你可以開發圖形化的代碼對測量數據進行采集和分析，也可以實現代碼的衍生和重用，以及和前面板控件的交互。

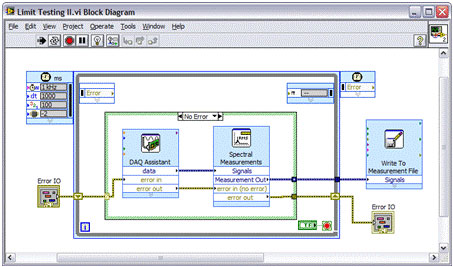

圖2. 在程序框圖上，你可以編寫包括節點、連線和循環結構的圖形化代碼。

數據采集應用一般包括信號采集，在前面板的圖形或圖表中顯示數據，以及保存數據至文件。在LabVIEW中，可以很容易的實現這些功能，而且其配置和創建都很有特點。

MAX

NI的所有數據采集（DAQ）設備都包含Measurement & Automation Explorer (MAX)，一個配置和測試工具。MAX的功能包括：

• 使用交互式的測試面板對數據采集硬件進行配置和測試
• 查詢設備管腳和說明文檔
• 創建虛擬通道

測試面板

MAX可以顯示連接到電腦上的所有數據采集設備。在MAX中，你可以打開設備的測試面板，并使用它來驗證信號連接是否正確，以及實時觀察具體的信號值（如圖3所示）。

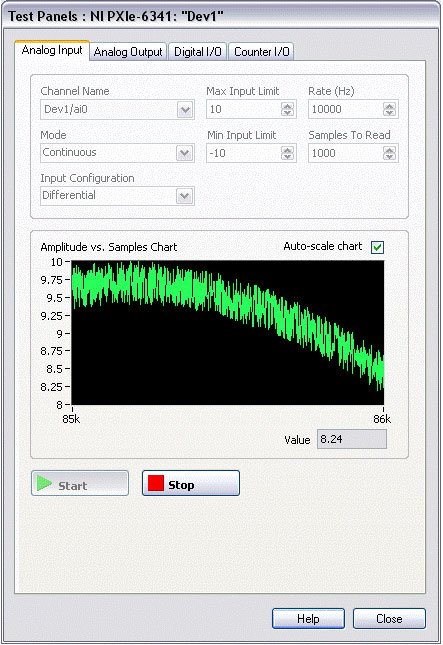

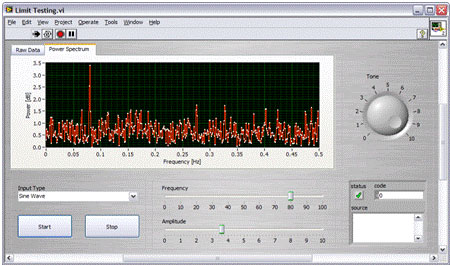

圖3.  在MAX的測試面板中，你可以測試數據采集設備的功能以及驗證信號連接。

設備管腳

在MAX中，右擊數據采集設備，選擇“設備管腳”，就可以立刻查看設備的模擬、數字和計數器通道對應的端子（如圖4所示）。

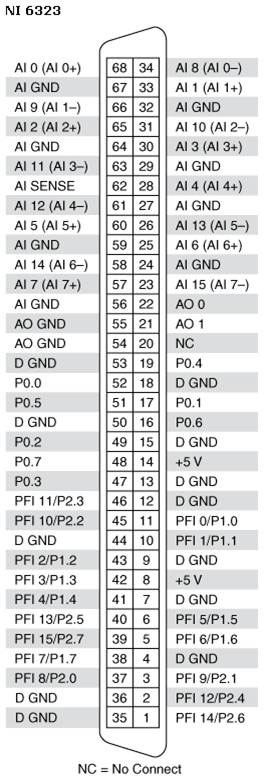

圖4.  使用MAX可以快速查詢設備管腳。

虛擬通道

在MAX中，可以建立虛擬通道來映射配置信息到設備上某個特定的物理通道，比如縮放系數和輸入限制。MAX具有很多虛擬通道測量類型，包括壓力、力和力矩（如圖5所示）。通過使用虛擬通道，你可以快速地將原始電壓轉換成工程單位，比如牛頓或磅/平方英寸。

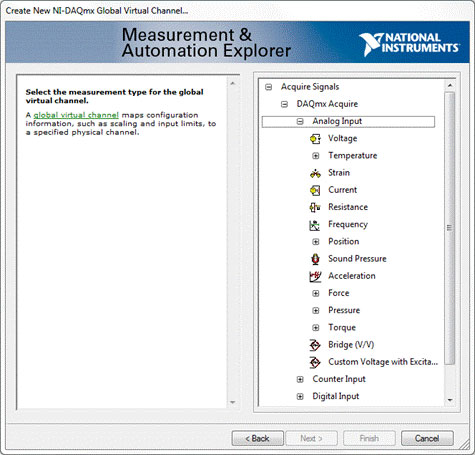

圖5. 你可以使用MAX來建立虛擬通道，并設定參數，比如縮放系數、輸入限制和工程單位。

NI-DAQmx驅動軟件

NI的所有數據采集設備都包含NI-DAQmx，一個綜合性的硬件驅動，包括DAQ助手和底層應用編程接口（API）。

DAQ助手

DAQ助手是一個基于對話框的向?qū)�，可以在MAX或LabVIEW中訪問，使用它可以創建虛擬通道和測量任務，而且不需要編程。

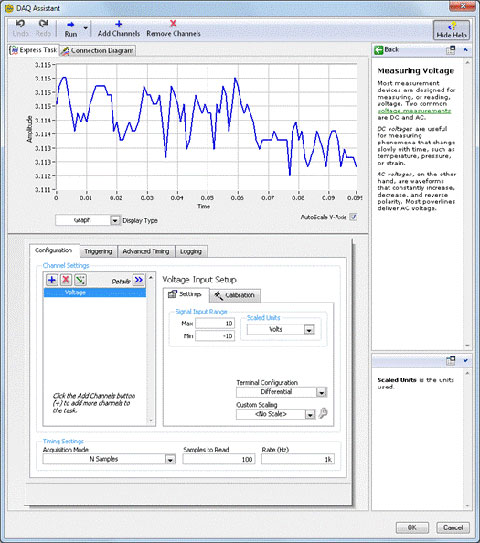

圖6. DAQ助手可以幫助你快速地采集或產生數據，而且不需要編程。

NI-DAQmx API

雖然DAQ助手提供了快速簡單的方法用于采集或產生數據，并且不需要編程，但更多的高級用戶可能需要增加靈活性和底層控制，對他們來說，光有DAQ助手是不夠的。NI-DAQ驅動提供了綜合性的API，包括基本和高級的函數，可以用來控制諸如定時、同步、數據處理和執行控制等的參數（如圖7所示）。

圖7. 使用NI-DAQmx提供的API來指定高級參數，比如觸發和同步。

定制前面板

LabVIEW 2010具有數百個控件，其中包括可拖放控件、圖形和3D繪圖工具，這些控件可以幫助你快速地創建圖形化的用戶界面。右鍵點擊這些內置的控件就可以在幾秒鐘內自定義它們的位置、大小、對齊方式、刻度和顏色。

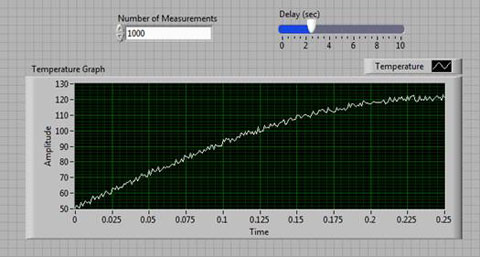

圖8. 在LabVIEW的前面板上可以輕松地創建定制的用戶界面，包括圖表、旋鈕和按鈕。

圖8顯示了兩個控件 — Number of Measurements and Delay (sec)和一個波形圖顯示控件，命名為Temperature Graph。通過改變Number of Measurements and Delay (sec)控件輸入的值，可以在Temperature Graph顯示控件上看到由該VI生成的結果。該VI在顯示控件上生成的結果基于程序框圖上創建的代碼。

在LabVIEW 2010中，你可以使用自定義控件、圖像和裝飾來對前面板進行完全的定制（如圖9所示）。

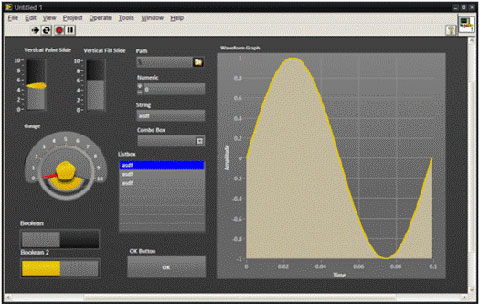

圖9. 高級用戶可以完全定制LabVIEW前面板的外觀和感覺。

范例查找器和LabVIEW社區

LabVIEW 2010包括數百個VI范例，可以幫助你快速實現數據采集應用。你可以使用LabVIEW范例查找器搜索范例（如圖10所示）。

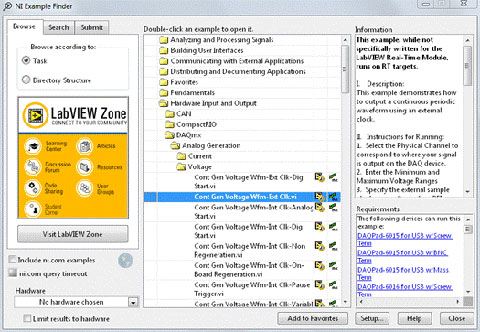

圖10. LabVIEW范例查找器包括數百個用于特定應用和行業的VI范例。

NI開發者社區

在NI開發者社區，你可以與全球的工程師和科學家一起交流較新的范例代碼，技術指南，參考書等等。在分享開發經驗的同時，你也可以學到較新的技術，更可以與開發同樣應用的LabVIEW或NI其它產品的專家取得聯系。訪問社區ni.com/community。

采集、分析和記錄數據的較簡單方法

使用LabVIEW 2010對測量數據進行采集、分析和記錄，是較簡單也是較靈活的方法。而且有了像MAX、NI-DAQmx和LabVIEW范例查找器這樣的工具，你可以快速地創建你的應用，并根據你的系統和需要對其進行定制。

下載LabVIEW評估版：ni.com/trylabview/zhs/
