SPARC微處理器綜述

摘  要：SPARC是一個開放的體系結構標準，它基于80年代加州大學伯克利分校對RISC微處理器的研究成果，現在已成為國際上流行的RISC微處理器體系架構之一。本文介紹了SPARC微處理器的發展歷史、優勢特點和國內外現狀，并對其未來發展進行了展望。
關鍵詞： SPARC，微處理器

引言

SPARC（Scalable Processor ARChitecture）可擴展處理器架構是SUN公司在1985年提出的體系結構標準，它基于1980年到1982年間加州大學伯克利分校關于Berkeley RISC的研究成果，并由一個獨立、非盈利組織SPARC International[1]負責SPARC架構標準的管理和開發認證，是國際上流行的RISC（Reduced Instruction Set Computer）微處理器體系架構之一。

SPARC是開放的，任何機構或個人均可研究或開發基于SPARC架構的產品，如東芝、富士通、Aeroflex、ESA(Europen Space Agent)等都在此架構上開發出了自己的SPARC微處理器。

SPARC微處理器（基于SPARC架構的微處理器）的顯著特點就是它的可擴展性，從筆記本到超級計算機上的微處理器均可采用SPARC架構。1987年由SUN和TI公司合作開發的微處理器，稱為“Sparc”，是業界出現的第一款有可擴展性功能的微處理器�！癝parc”用于Sun-4 計算機中，它的推出為SUN奠定了其在高端微處理器發展中的領先地位。在服務器領域，以性能卓越而聞名SUN服務器采用的就是SPARC架構；在高可靠嵌入式應用方面，國際空間站上的控制計算機 DMS-R和太空觀測臺JEM-EUSO上均使用SPARC微處理器。

1  SPARC架構及其微處理器的發展歷史
1987年，SUN發布了業界第一款有可擴展性功能的32位微處理器“Sparc”。因?yàn)樗�采用了SPARC 的首款架構SPARC V7，所以獲得了更高的流水線硬件執行效率和更為優化的編譯器，并縮短了其開發周期，滿足了Sun-4 計算機迅速投放市場的要求。

由SUN在1985年發布的SPARC V7是世界上第一個32位可擴展處理器架構標準，它基于加州大學伯克利分校的關于RISC微處理器項目的研究成果，如寄存器窗口結構。V7定義了SPARC體系結構的數據類型、寄存器、指令、存儲器模型和異常處理，處理器指令字長是32位。它采用獨立的指令(SAVE，RESTORE )來進行寄存器管理，用LOAD和STORE指令訪問內存。

1990年，SPARC International發布了32位SPARC V8架構標準。它在SPARC V7的基礎上增加了乘法和除法指令，加速乘除法的處理，使得用戶不必使用子程序完成相同操作。

為了在本世紀微處理器發展上仍具有競爭性，SPARC International在1994年發布了64位SPARC V9架構標準。相對于SPARC V8，這一版本的顯著變化在于：數據和地址的位寬由32位變到64位，支持超標量微處理器的實現，支持容錯及多層嵌套陷阱，具有超快速陷阱處理及上下文切換能力。

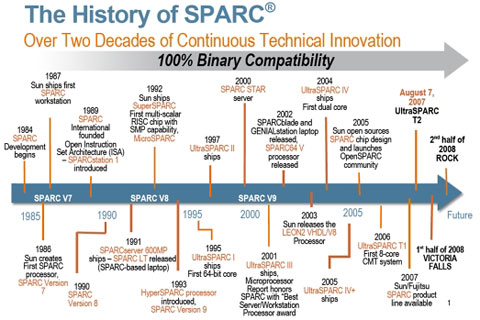

圖1：SPARC架構及其微處理器發展歷史

圖1 顯示了SPARC架構及其微處理器發展歷史。1995年以前，基于SPARC V7或V8架構的微處理器種類不多，而且基本上只有SUN一家公司在研制開發。從1995年以后，基于SPARC V9 架構的64位SPARC微處理器日漸豐富，其面向高性能計算和服務器的微處理器得到了市場廣泛的接受，如SUN的UltraSPARCT1/T2系列及富士通的SPARC64系列等。

隨著基于SPARC V8架構的LEON2在2003年的發布，面向高可靠嵌入式領域（如工業控制、軍工電子、空間應用等）的SPARC微處理器的研制得到了眾多公司的青睞。ESA研制了基于SPARC V7架構的ERC32微處理器，ATMEL制造了SPARC V8架構的AT697微處理器。

國內也有多家公司和大學從事SPARC微處理器的研發。值得說明的是，北京時代民芯科技有限公司已成功研制出基于SPARC V8架構的高性能、高可靠嵌入式微處理器MXT0105及其片上系統芯片（SoC）產品MXT0106，微處理器MXT0105性能已達到且部分指標超過ATMEL公司的AT697。MXT0106是集成多路模擬量與開關量數據采集、多路模擬與數字信號輸出、1553B通訊、多種外設接口的高性能、高可靠片上系統，內部通過AMBA總線將高性能CPU、浮點處理器、A/D、模擬開關、1553B總線控制器、I2C總線控制器、計數器、定時器、通用I/O、PWM輸出等功能模塊集成在單一芯片上，適合測試、實時計算以及控制領域應用，有效實現電氣系統的集成化、小型化、輕量化、智能化以及低功耗。MXT0106的主頻可達到150MHz，支持8/16/32位外部存儲器數據訪問，帶有64路模擬開關、4路12位高速A/D轉換器和1553B總線控制器，具備成熟的編譯器、可視化集成開發環境、驅動程序、例程、BSP軟件包、SoC 開發板支持。

2  SPARC微處理器特點及其嵌入式應用

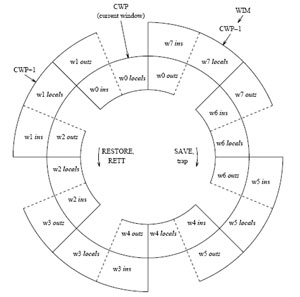

圖2：寄存器窗口

SPARC 微處理器具備精簡指令集、支持32 位/64 位數據精度，架構運行穩定、可擴展性優良、體系標準開放等特點。此外，寄存器窗口技術既是SPARC微處理器的顯著特點，也是SPARC架構不同于由斯坦福大學提出的MIPS微處理器架構的主要不同點之一。采用這項技術可以顯著減少過程調用和返回執行時間、執行的指令條數和訪問存儲器的次數，從而易于實現直接高效的編譯。如圖2所示，它將工作寄存器組成若干個窗口，建立起環形結構，利用重疊寄存器窗口技術來加快程序的運轉。每個過程分配一個寄存器窗口（含有一組寄存器），當發生過程調用時，可以把處理器轉換到不同寄存器窗口使用，無需保存和恢復操作。相鄰寄存器窗口部分重疊，便于調用參數傳送。為每個過程提供有限數量的寄存器窗口，各個過程的部分寄存器窗口重疊。

伴隨LEON2的發布，SPARC微處理器在嵌入式應用領域獲得了巨大的發展空間，全球大約已有3萬多個成功的應用案例。比較著名的是國際空間站上的控制計算機DMS-R及空間自動轉移器ATV中均使用了SPARC微處理器ERC32，而在太空觀測臺JEM-EUSO上則使用了SPARC V8架構的微處理器。國內研制的SPARC微處理器在軍工電子領域已得到應用，在民用領域正處于普及推廣應用過程中。

3  SPARC微處理器未來發展趨勢和展望
經過20多年的發展，SPARC微處理器憑借其持續的創新研發能力，不斷取得驕人成績。在服務器等高端處理器領域，SPARC Enterprise 服務器系列的M8000機型就是一個典型的例子，2007年，它在SAPERP2005、Oracle Database 10g和Solaris10運行環境下，刷新了16 路處理器級別系統中SAP SD 2-tier 標準應用基準測試的世界記錄[3]。在空間應用等高可靠嵌入式應用領域，SPARC微處理器也發揮著越來越重要的作用。ESA決定在2013年發射的水星探測任務中采用SPARC微處理器。

SPARC架構標準的開放和較先進的多核心、多線程SPARC微處理器的設計代碼開放，促使世界上越來越多的公司、機構和大學加入到SPARC微處理器的研發中。到目前為止，對于開源的SPARC微處理器設計代碼，已經有超過10,000個下載。而業界對研究SPARC微處理器的積極響應，必將推動SPARC微處理器持續進步，讓它始終具有超強的競爭性。

參考文獻
[1] http://www.sparc.org/
[2] http://www.opensparc.net/
[3]“讓開放系統兼?zhèn)浯笮蜋C(jī)優勢”， Computing IT Week，2007（15）
