安捷倫3G無線外場測試解決方案

　　無線外場測試主要通過測試手機模擬用戶的行為進行話音或數據業務的撥打，與此同時接收機作為獨立的測試設備進行無線環境的信號強度、內外部干擾測試。測試中，測試系統將記錄下手機狀態、服務/相鄰小區的信息、網絡參數設置、信令消息、數據吞吐量、信號強度等。通過分析測試中遇到的故障數據，找出網絡無線側所存在的問題。

　　對于3G網絡，我們不僅要對傳統的話音業務進行測試，考評一些關鍵指標，如：AggEc/Io、RSSI、RSCP、軟切換等，還有對數據業務進行測試，記錄底層的數據吞吐量和誤塊率、應用層的速率、時延等參數。另外，由于在今后的3G網絡中，會提供多種無線數據應用，如FTP、HTTP、EMAIL、MMS、視頻電話和流媒體等，這些業務可能會涉及到不同的應用協議、不同的應用服務器，一旦這些地方出了問題，也會導致用戶在使用無線數據業務時的感知度下降。

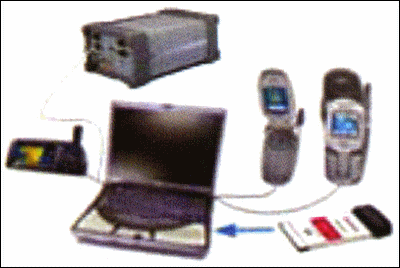

　　安捷倫公司的E6474A是一個統一的無線網絡優化測試平臺。它可以支持GSM/GPRS、EDGE、IS95/CDMA2000、EvDo、WCDMA/HSDPA等測試技術;可以同時支持較多八個終端進行語音和數據業務的自動撥打測試;系統采用模塊化的配置，各測試終端均可以直接通過USB線或串口線連接到測試電腦;測試前，可以對各個終端進行單獨的任務配置;測試界面友好，其中的曲線圖、自定義參數表格、地圖和告警等功能設置靈活，工程師可以根據自己習慣進行參數的顯示及圖表風格設置，這些設置均可以在測試前后完成或修改，以達到滿足個性化的測試觀察需求;測試后的數據可以在平臺中通過檢索回放來進行分析，或者將數據輸入到后分析軟件中進行分析，對于沒有專業分析軟件的用戶，我們還提供數據導出功能，可以選擇自己需要的數據導出成通用的格式，如CSV、TXT、MIF(MapInfo格式)、QLC(針對CDMA手機數據的高通格式)等，然后輸入到相關的軟件中進行數據處理工作。由于安捷倫E6474A是模塊化的配置，并且支持多技術，所以如果今后有新的技術測試需求，只需添加相關的測試軟件使用權及硬件即可實現新技術、新網絡的測試。

圖1

WCDMA/HSDPA技術

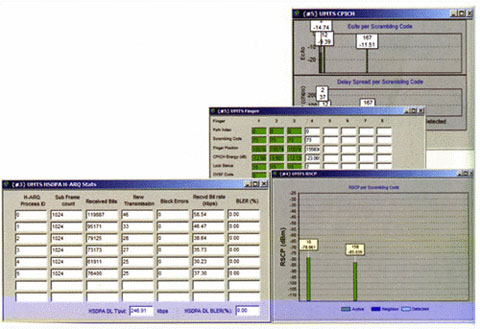

　　目前E6474A可以連接多款WCDMA的手機進行測試，如MotoA835/E1000、Nokia6650/6680/7600、OualcommTM6200/6250、LG 8150、Samsung Z105/107/500以及目前所有使用高通6200/6250芯片的終端進行測試;在HSDPA方面，支持Qualcomm TM6275、Samsung ZX-10、Merlin U730/U740及所有使用6275芯片的手機及上網卡。另外安捷倫也提供專門的WCDMA數字矢量接收機，進行擾碼、頻譜及連續波測試，以了解網絡內、外部的干擾情況。

圖2

圖3

1xEvDo技術

　　在1xEvDo方面，E6474A能支持所有的使用高通芯片的手機和上網卡進行測試。對于原先擁有安捷倫CDMA2000手機和接收機測試系統的用戶，只需添加相應的軟件使用權，即可升級到EvDo的系統進行測試。

　　測試中，不僅可以得到各導頻級的信息、SINR、反向鏈路性能、功率控制、信令消息及RLP層吞吐量信息，還可以通過安捷倫接收機進行獨立的射頻環境測試，如導頻掃描、頻譜測試和連續波測試，通過接收機的這些測試數據，查找網絡中存在的導頻污染、鄰區丟失、基站始終、孤島效應、外部干擾等問題，從多方面對出現的問題進行定位分析，極大的提高了測試的效率。

圖4

無線數據應用測試(WAMS)

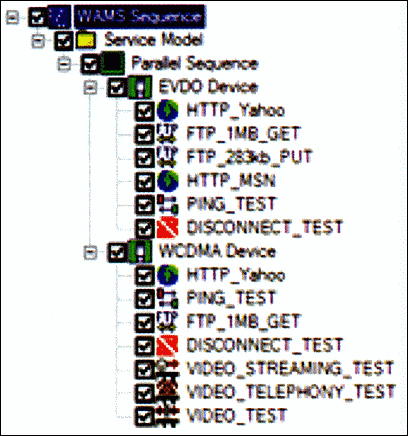

　　安捷倫針對無線網絡數據業務的特性，推出了新的測試工具——WAMS(WirelessApplicationMeasurementSoftware)。它是安捷倫E6474A路測系統平臺上的一個選件。它支持所有的無線通信技術的數據業務測試，如GPRS、EDGE、CDMA 1xRTT、EvDo、WCDMA和HSDPA等;測試的項目包括HTTP、FTP、EMAIL、SMS、MMS、視頻電話和流媒體測試等;還能夠同時連接多個不同技術的測試終端進行數據業務的并發測試，以實現數據業務的多網絡評估測試。

　　在用戶對無線數據業務的訪問過程中，通常會包含多個階段(業務處理過程)。如當用戶在使用手機要瀏覽網頁的時候，先輸入網頁的地址，然后按手機上的“訪問”按鈕，一段時間后手機的屏幕上就會顯示出要瀏覽的網頁頁面。看似簡單的過程，其實這里面包含了以下幾個步驟：DNS查找時間、TCP連接時間、服務器響應時間和數據下載時間。在這中間，只要任何一步出了問題，如DNS解析時間過長、TCP連接建立時間過長、應用服務器負載過重、網絡可用信道資源少而造成數據下載慢，都可能會造成頁面下載失敗。因此，為了能準確地定位造成用戶對Web服務質量感知度差的原因，我們就需要得到各階段的性能參數，這樣才能快速地進行相關服務器和網絡的故障查找并解決問題。

圖5

　　安捷倫的WAMS能細化的測試業務各進程的參數，了解相關服務器側的性能指標。在傳統路測系統中結合WAMS測試選項，用戶不僅可以得到在數據業務過程中底層的信令消息、服務小區/鄰小區信息、信號電平、底層數據吞吐量和誤塊率等，還能知道應用層及服務器端的信息。這樣一來，當發生了問題，用戶就可以從多方面的數據去分析、定位并迅速找到原因。
