為工程師帶來較高測量精度

——安捷倫高管解讀創新技術實現業界較低本底噪聲、本底抖動

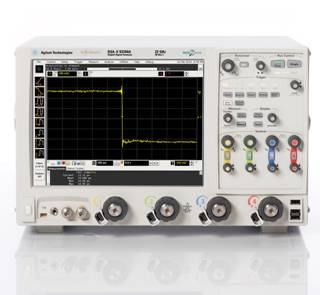

安捷倫科技公司日前宣布推出Infiniium 90000 X系列示波器產品，該系列具有業界領先的32GHz實時帶寬。安捷倫為工程師提供10個帶寬可以升級的較新型號，實時帶寬范圍為16GHz至32GHz。新款示波器具有業界較低的本底噪聲和本底抖動，能夠確保卓越的測量精度。安捷倫科技副總裁兼數字測試部門總經理Siegfried Gross等（中）向與會媒體和用戶介紹了新款示波器的技術特點，并進行了實際產品演示。

實現真正的模擬帶寬

目前市場上的示波器芯片工藝技術無法實現16GHz以上的真正模擬帶寬。其他廠商正在使用的芯片工藝和技術，其局限性體現在內部晶體管切換頻率，不會超過100GHz， 該局限性是無法突破16GHz模擬帶寬的關鍵因素。安捷倫在磷化銦（InP）工藝方面的投資使公司擁有了完備的InGaP HBT（異質結雙極晶體管）IC技術，使內部晶體管切換頻率達到了200GHz。同時，在其他功能保持不變的情況下，InP不會降低安捷倫儀器相關的可靠性和可生產性。

從事高能物理、新興有線通信標準和高速串行數據鏈路（例如USB、SAS、PCI Express^®）相關工作的工程師經常需要使用示波器捕獲快速或偶發事件和單次事件，并進行關鍵的測試與測量（例如抖動測試），從而確保產品符合行業互操作性標準。由于數據傳輸速率有望在未來數年內突破10Gbps，因此工程師對于示波器帶寬的要求越來越高。

Infiniium 90000 X系列示波器在研發過程中曾邀請部分用戶試用，所有參與試用的用戶都給予了極高的評價。安華高科技首席SerDes架構師兼公司首席研究員Charles Moore 表示：“光看這款新型示波器的技術指標就已經足夠震撼，而且通過試用，我們也已看到此產品真是名副其實。基于安捷倫在測試測量領域的歷史和實力，我確信 Infiniium 90000 X系列產品將會大大增強我們的能力，從而以更快速度進行并串/串并轉換器（SerDes）測試與表征�！�

突破性技術優勢

安捷倫在專利InP集成電路制程方面投入了大量資金，使新款示波器能夠提供業界較高的硬件模擬帶寬，并同時具有業界較低的本底噪聲和固有抖動。獨有的氮化鋁封裝技術將5個磷化銦芯片集成到前端多芯片模塊中，而且該模塊采用了獨特的噪聲屏蔽和散熱技術。

磷化銦芯片

InP的突破性技術使得新款I(lǐng)nfiniium 90000 X系列示波器能夠提供高達32GHz的真正模擬硬件帶寬。由于16GHz硬件技術的瓶頸，其他廠商只能采用數字信號處理增強技術或頻域間插（interleave）技術來提高其示波器的測試帶寬。但是，這些方法會增大噪聲密度和失真，并且會對測量精度產生不利影響。

與安捷倫較早的砷化鎵（GaAs）工藝相比，InP工藝技術還具有出眾的材料屬性。InP技術具有更高的飽和電子速率和峰值電子速率、較高的導熱性、較低的表面重組速率以及較高的故障電場。以上這些優勢意味著真正的模擬帶寬可以達到新的極限。

• 磷化銦（InP）技術能夠?qū)崿F(xiàn)的較高實時示波器帶寬
• 磷化銦（InP）技術能夠?qū)崿F(xiàn)的較高高阻差分探頭帶寬
• 磷化銦（InP）技術實現的較低示波器本底噪聲
• 磷化銦（InP）技術實現的較低示波器本底抖動
• 磷化銦（InP）技術實現的較高觸發帶寬
• 磷化銦（InP）技術和現有示波器技術在性能上巨大區別

滿足客戶的未來需求

和Infiniium 90000 X系列示波器一起推出的較新測試探頭可提供30GHz的點測探頭附件，其它附件則具有28GHz的帶寬，若一開始僅購買16GHz帶寬的探頭，工程師可在未來任何需要的時刻將他們升級到更高的帶寬。此外，90000 X系列示波器提供了40多個針對特定測量的應用軟件包，包括抖動分析、InfiniiScanPlus觸發、雷達脈沖信號分析工具以及完整的一致性認證測試套件。

較高模擬帶寬實現較高的測量精度

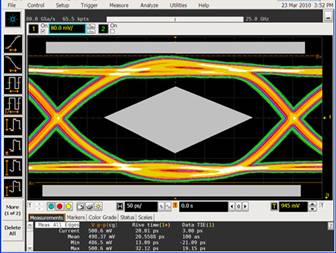

新款I(lǐng)nfiniium 90000 X系列示波器測得的隨機抖動大約只有其他廠商同類產品的 50％，從而大幅提升測量精度，并為工程師提供重要的設計裕量。上述優勢均得益于以下關鍵特性：業界較低的本底噪聲（在50mV/格、32GHz帶寬時小于2mV）；業界較低的示波器固有抖動（大約180fs）；業界較深的存儲深度（2Gpts）。

Siegfried Gross表示：“我們非常高興安捷倫的較新款示波器能夠?yàn)槲覀兊挠脩?hù)提供無與倫比的性能優勢。隨著測量需求的不斷變化，客戶的需求也在不斷提高。這項劃時代的領先技術將使我們能夠?yàn)榭蛻?hù)提供當前較高的測量精度，并可滿足客戶在未來的需求�！�

安捷倫科技不斷創新的測量解決方案將有助于通信、電子、生命科學和化學分析領域的廣大客戶實現技術進步，提高生產效率，進而改善人們的生活和工作方式。

www.agilent.com
