Maxim推出業內精度較高的RMS功率檢測器

Maxim推出RMS功率檢測器MAX2203。器件設計工作于800MHz至2.0GHz頻帶，接收RF輸入信號，輸出與輸入信號功率相對應的電壓，該電壓與輸入信號的峰均比無關。該款RMS功率檢測器可理想用于WCDMA (寬帶碼分多址)、cdma2000®和HSDPA/HSUPA (高速下行鏈路/上行鏈路分組接入)。MAX2203采用Maxim專有的SiGe BiCMOS工藝以及晶片級封裝技術，能夠在整個工作溫度范圍內對任何調制信號提供可重復的高精度RMS輸出。這種“面向未來”的性能使MAX2203不受調制模式的限制，無需對現有電路進行額外的設計改動即可將其應用于加入了其它調制方案的新設備中。

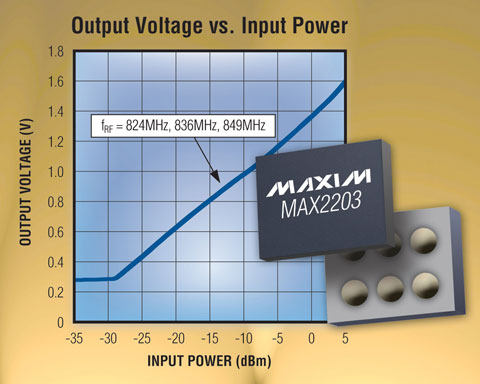

輸出電壓與輸入功率的分貝數成線性關系。器件的檢測范圍為-25dBm至+3dBm，輸入信號功率每變化一個dB，輸出電壓會相應地變化40mV (典型值)。MAX2203在WCDMA調制范圍內具有極高的0.1dB (典型值) RMS精度，溫度導致的檢測誤差僅為±0.5dB，大大提高了多頻帶、多模式智能手機、蜂窩電話、寬帶筆記本數據卡等設備中發送通道的閉環性能。此外該器件還可用于SAR限幅。

MAX2203EWT+T采用2.5V至4.2V電源供電。器件工作在-40°C至+85°C擴展級溫度范圍，提供超小尺寸的6引腳WLP封裝。

Maxim公司電話：010-62115199，傳真：010-62115299，網址：http://china.maxim-ic.com。
