凌力爾特推出完整的三路輸出 DC/DC 微型模塊 (uModule®) 穩壓器系統 LTM4615

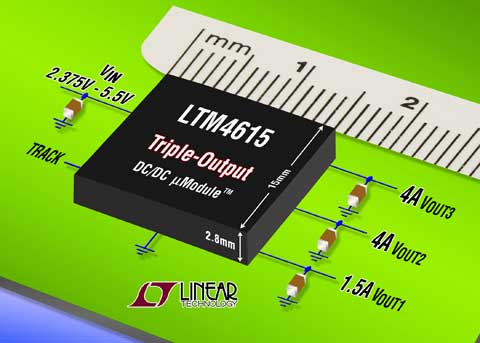

照片說明：具有內置電感器的三路 DC/DC uModule 系統

2009 年 8 月 18 日 – 凌力爾特公司 (Linear Technology Corporation) 推出完整的三路輸出 DC/DC 微型模塊 (uModule^®) 穩壓器系統 LTM4615，該系統采用緊湊的 15mm x 15mm 2.8mm 表面貼裝封裝，含有兩個 4A 開關模式穩壓器和一個 1.5A 非常低壓差 (VLDO^TM) 線性穩壓器。兩個開關穩壓器的每一個輸出電壓都是可調于 0.8V 至 5V，而第三個輸出則可調于 0.4V 至 2.6V，從而使其非常適用于為新一代更低電壓多軌 65nm 和 45nm 數字 IC 供電。

LTM4615 的通用配置提供一個緊湊的 DC/DC 系統，能夠調節三路輸出 (4A、4A 和 1.5A) 或兩路輸出 (8A 和 1.5A)，同時用 一個、兩個或三個輸入電源工作。該器件的扁平 (高度僅 2.8mm) 封裝可防止發生熱遮蔽現象，并允許空氣在其附近的組件上順暢地流動。對于那些依靠 FPGA 或 ASIC (需要多個電壓軌) 的系統而言，LTM4615 縮減了 DC/DC 材料清單、壓縮了所占用的電路板空間、降低了高度、并加速了設計進程，同時在一個具高散熱效率的焊盤網格陣列 (LGA) 封裝中提供了一款高可靠性的解決方案。

LTM4615 含有設計一個三路輸出負載點穩壓器所需的全部組件：電感器、電容器、DC/DC 控制器、補償電路和電源開關 (MOSFET)。所有組件都密封在塑料表面貼裝 LGA 封裝中，并受到封裝保護。LTM4615 保證有僅為 ±2% 的總 DC 輸出誤差 (開關模式穩壓器) 和 ±1% 的誤差 (VLDO)，這包括了由基準電壓以及電壓和負載調節引入的誤差。作為一款具高開關頻率的電流模式器件，LTM4615 實現了針對電壓和負載變化的快速瞬態響應，并能夠在采用多種輸出電容器的情況下以超卓的穩定性運作。

視電壓和電流的情況不同，開關穩壓器效率可高于 90%。該器件支持輸出電壓跟蹤。安全功能包括：短路和過熱保護。LTM4615 具有 -40ºC 至 125ºC 的內部工作溫度范圍。該器件符合 RoHS 標準，并能夠在電路板裝配過程中采用無鉛焊料和含鉛焊料進行焊接。LTM4615 已開始供貨，以 1,000 片為單位批量購買，每片價格為 17.20 美元。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LTM4615

• 采用 15mm x 15mm x 2.8mm LGA 封裝的完整三路 DC/DC 系統
  a.兩個 4A 開關模式穩壓器：2.375V 至 5.5V 輸入范圍
  b.一個 1.5A VLDO 線性穩壓器：1.14V 至 3.5V 輸入范圍
• 對兩個 4A 輸出進行均流以實現 8A 電流輸出能力
• 具快速短路保護的電流模式工作

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule^® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn 。
