UltraFast™ 數字可編程的 5A LDO具 85mV 壓差和 25uVRMS 噪聲

凌力爾特公司 (Linear Technology Corporation) 推出數字可編程的線性穩壓器 LT3070，與目前提供的任何單片 5A LDO 相比，該器件具有較低壓差電壓、較低噪聲和較快瞬態響應。在 5A 時的壓差電壓為超低的 85mV。在 10Hz 至 100kHz 帶寬范圍，5A 時的輸出電壓噪聲僅為 25uV_RMS。LT3070 的 1MHz 單位增益帶寬再加上其較小的 15uF 陶瓷輸出電容，對于一個快速 4.5A 輸出負載階躍，僅產生一個 30mV 的過沖/下沖，從而節省了大量的體電容、空間和成本。LT3070 非常適用于以高效為低壓、大電流器件供電，如 FPGA、DSP、ASIC、微處理器、敏感通信電源、服務器/存儲設備和后降壓型穩壓應用。

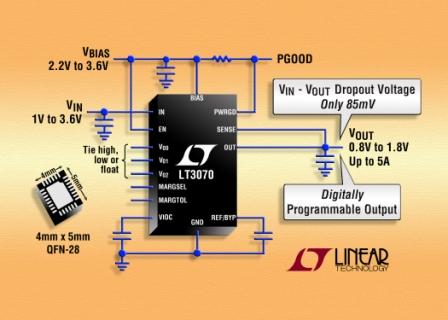

 LT3070 的輸出電壓可采用數字方式進行設置 (設置范圍為 0.8V 至 1.8V，增量為 50mV)。其準確度在整個電壓、負載和溫度范圍內被嚴格規定為 ±1%。一種數字裕度調節功能能夠以 ±1%、±3% 或 ±5% 的增量來調節系統輸出電壓，這在系統開發調試過程中是很有利的。PowerGood 標記指示輸出電壓是否穩定，或器件是否處于 UVLO，而且該標記還提供一個熱故障的早期警告指示。LT3070 的輸入電壓范圍為 0.95V 至 3.0V，其偏置電源電壓范圍為 2.2V 至 3.6V。偏置電源為內部 NMOS 傳遞器件提供柵極驅動。

多個 LT3070 器件可以非常容易地并聯，以實現更大的輸出電流，并在 PCB 分散熱量。跟蹤功能可以控制一個為 LT3070 的輸入供電的降壓型穩壓器。這個跟蹤功能驅動上行降壓型穩壓器，以保持 LT3070 的輸入電壓在 V_OUT + 300mV，從而較大限度地降低功耗。如果輸出電壓是動態變化的，那么該跟蹤功能自動調節降壓型穩壓器的輸出電壓，以保持效率。內部保護電路包括 UVLO、電流反向保護、具電源折返的精確電流限制和具遲滯的熱停機。

LT3070 采用耐熱增強型、扁平 (0.75mm) 28 引線 4mm x 5mm QFN 封裝，E 和 I 級版本都可在 -40°C 至 +125°C 的結溫范圍內工作。以 1,000 片為單位批量購買，每種版本的價格分別為 4.20 美元和 4.80 美元。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LT3070

• 輸出電流：5A
• 壓差電壓：典型值為 85mV
• 數字可編程的 V_OUT：0.8V 至 1.8V (增量為 50mV)
• 數字輸出裕度控制：±1%、±3% 或 ±5%
• 低輸出噪聲：25uV_RMS (10Hz 至 100kHz)
• 可并聯：用兩個器件實現 10A 輸出
• 精確電流限制：±12%
• 在整個電壓、負載和溫度范圍內具 ±1% 的準確度
• 用低 ESR 陶瓷輸出電容器可穩定 (較小值為 15uF)
• 高頻 PSRR：1MHz 時為 30dB
• 使能功能接通/斷開輸出
• VIOC 引腳控制降壓型轉換器，以保持低功耗并優化效率
• PWRGD/UVLO 標記
• 具折返的電流限制和具遲滯保護的熱停機
• 扁平 (0.75mm) 耐熱增強型 28 引線 4mm x 5mm QFN 封裝
