60V、4A 單片同步降壓型穩壓器可提供 95% 效率和軌至軌輸出

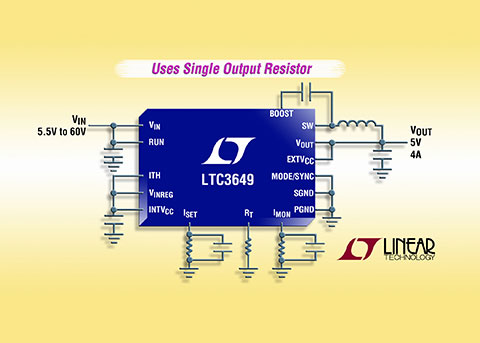

LTC3649 是一款高效率、60V、4A 同步降壓型穩壓器，該器件采用了恒定頻率、電流模式架構，并提供可編程輸出電流和輸出電壓，這可用單個外部電阻器設定。LTC3649 在 3.1V 至 60V 輸入電壓范圍內工作，提供 0V 至比 VIN 低 0.5V 的可調軌至軌輸出電壓，同時提供高達 4A 的連續輸出電流。其寬輸入和輸出電壓范圍非常適合多種測試、測量和工業應用。LTC3649 獨特的設計包括一個在 ISET 引腳的內部準確產生之 50μA 電流源，從而使該器件能夠使用單個外部設定電阻器，提供低至 0V 的輸出。此外，LTC3649 無需檢測電阻器，就可提供 ±0.8% 的輸出電壓準確度和準確度為 ±4% 的可編程輸出電流。其開關頻率在 300kHz 至 3MHz 范圍內是用戶可編程的，從而允許使用纖巧、低成本電容器和電感器。LTC3649 采用 28 引線 4mm x 5mm QFN 或耐熱性能增強型 TSSOP 封裝，可構成占板面積非常緊湊的解決方案。

LTC3649 采用 RDS(ON) 僅為 100mΩ 和 50mΩ 的內部電源開關，以提供高達 95% 的效率。突發模式 (Burst Mode®) 工作在輕負載時可提供高效率，從而僅需要 440μA 靜態電流。就噪聲敏感型應用而言，LTC3649 能夠以強制連續模式運行，從而產生非常低的輸出紋波。其他特點包括準確度為 ±4% 的輸出電流監視、一個電源良好電壓監視器、可編程導線壓降補償、外部同步功能和過熱保護。

LTC3649EUFD 采用 4mm x 5mm QFN-28 封裝，而 LTC3649EFE 則采用 28 引線耐熱性能增強型 TSSOP 封裝。工業級版本 LTC3649IUFD 和 LTC3649IFE 保證在 –40°C 至 125°C 工作結溫范圍內工作。千片批購價為每片 5.65 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3649。

性能概要：LTC3649

• 寬 VIN 范圍：3.1V 至 60V

• 寬 VOUT 范圍：0V 至 (VIN – 0.5V)

• 用單個電阻器設定 VOUT

• 集成的 110mΩN 溝道上管 / 50mΩ N 溝道下管

• 12VIN 和 5VOUT 時效率為 95%

• 工作時的 IQ 為 440μA，而停機時的 IQ 為 15μA

• 無需檢測電阻器就可提供準確的電流監視 (±4%)

• 準確的電阻器可編程頻率 (300kHz 至 3MHz)，具 ±50% 頻率同步范圍

• 準確的可編程輸出電流限制

• 面向 MPPT 應用的輸入電壓調節

• ±0.8% 輸出電壓準確度

• 峰值電流模式工作

• 可編程導線壓降補償

• 突發模式工作，強制連續模式

• 內部補償和可編程軟啟動

• 過熱保護

• 采用耐熱性能增強型 28 引線 4mm x 5mm QFN 和 TSSOP 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
