隔離型單片反激式轉換器簡化設計且無需光耦合器

2008 年 11 月 11 日，凌力爾特公司 (Linear Technology Corporation) 推出具有一個集成式 1.25A NPN 電源開關的隔離型單片反激式開關穩壓器 LT3573。該器件極大地簡化了反激式轉換器的設計，因?yàn)樗�不需要第三個繞組或光耦合器，并且可以直接從主端反激波形檢測輸出電壓。LT3573 在輸出功率值高達 7W 時于 3V 至 40V 的輸入電壓范圍內工作，可用于需要隔離式電源的眾多工業、醫療、數據通信和汽車應用，包括海洋電子產品、低功率 PoE 和 VoIP 電話接口。
LT3573 工作于邊界模式，這是一種可變頻率電流模式開關方案，從而在典型應用中于寬輸入電壓范圍和輸出負載電流內實現了 ±3% 的總穩定帶寬。與對等的連續傳導模式設計相比，邊界模式工作還允許使用較小的變壓器。輸出電壓非常容易用兩個外部電阻設置。
LT3573 的其它特點包括一個用來為第三個繞組供電的片上 LDO、可編程軟啟動、欠壓閉鎖、可調電流限制和輸出電壓溫度補償。
LT3573 采用小型耐熱增強型 MSOP-16 封裝，在 -40°C 至 125°C 的擴展和工業工作結溫范圍內運作。以 1,000 片為單位批量購買，每片價格為 2.76 美元。

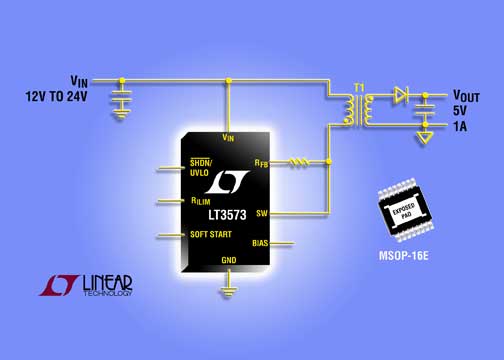

圖片說明：隔離型單片反激式轉換器

性能概要：LT3573

• 3V 至 40V 的 V_IN 范圍
• 片上 1.25A、60V 集成式 NPN 電源開關
• 無需變壓器、第三個繞組或光耦合隔離器實現反饋
• 電流模式控制
• 邊界模式工作
• 用兩個外部電阻設置 V_OUT
• 可編程軟啟動
• 可編程欠壓閉鎖
• 輸出電壓溫度補償
• 可調電流限制
