凌力爾特推出驅動多達6串LED的驅動器

2008年11月10日19:21:43 本網站我要評論(2)字號：T | T | T

LED串能提供 3000:1 True Color PWM 調光

2008 年 11 月 10 日，凌力爾特公司 (Linear Technology Corporation) 推出 45V、2.5MHz DC/DC 升壓模式轉換器 LT3598，該器件作為恒定電流 LED 驅動器工作，用于多達 60 個白光 LED。LT3598 可以驅動多達 6 個 LED 串，每串具有多達 10 個串聯的 30mA 白光 LED，同時提供高達 90% 的效率。其多通道能力使該器件非常適合于中等尺寸的 TFT-LCD 背光照明應用。其 3V 至 30V 的輸入電壓范圍使該器件非常適合于汽車和工業應用。它提供 1.5% LED 電流匹配，以確保一致的顯示器亮度。高達 3000:1 的調光比可通過使用 True Color PWM^TM 調光獲得。可編程 200kHz 至 2.5MHz 固定頻率工作和電流模式架構在寬電源及輸出電壓范圍內提供穩定工作，同時較大限度地減小外部組件尺寸。此外，開關頻率可同步至外部時鐘。其耐熱增強型 4mm x 4mm QFN 封裝為 LED 背光照明應用提供了非常緊湊的解決方案占板面積。

LT3598 采用單個 1.5A、45V 內部開關，以提供一個升壓模式恒定電流源。不過，甚至在 V_IN 超過 V_OUT 時，LT3598 也將繼續調節 LED 電流。內部升壓型轉換器使用一個自適應反饋環路來調節輸出電壓至稍微高于所需的 LED 電壓，以確保較高效率。如果任一 LED 串出現了開路，那么它將繼續調節現存 LED 串并向 OPENLED 報警引腳發出信號。如果需要更高電流的 LED，那么多個 LED 串可以結合起來，使其能夠驅動多達兩串由 10 個 90mA LED 組成的 LED 串。其它特點包括可編程過壓保護、基于結溫和/或 LED 溫度的 LED 電流降額、以及所有 LED 串?dāng)嘟訒r的輸出電壓限制。

采用耐熱增強型 24 引線 4mm x 4mm QFN 封裝的 LT3598EUF 有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.95 美元。工業級版本 LT3598IUF 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為 3.39 美元。所有版本都有現貨供應。

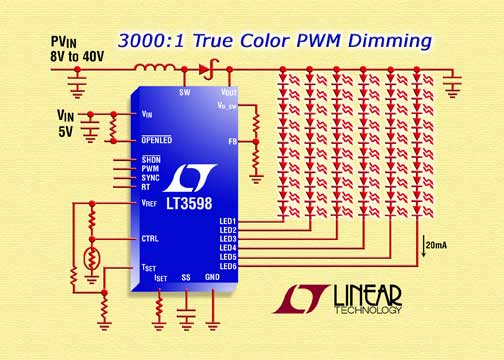

圖片說明：45V、6 通道升壓模式 LED 驅動器

性能概要：LT3598

True Color PWM 調光提供高達 3000:1 的調光比
以高達 30mA 的電流驅動 6 串 LED
準確度為 1.5% 的 LED 電流匹配
寬輸入電壓范圍：3.2V 至 30V
輸出電壓高達 44V
甚至在 V_IN > V_OUT 時也能調節電流
在停機時斷接 LED
可編程開路 LED 保護 (穩壓的)
OPENLED 報警引腳
可編程 LED 電流降額
可調頻率：200kHz 至 2.5MHz
可同步至外部時鐘
用于每個 LED 串更高電流的并聯通道
耐熱增強型 4mm x 4mm QFN 封裝

www.linear.com.cn
